你可能担心凌乱的线路会破坏机器人的电缆。机器人的电缆管理似乎很复杂,因为机器人可以以多种方式移动。但如果学会使用正确的方法,你的机器人的电缆可以使用数年。
有什么解决方案呢?你应该积极主动地管理你的机器人电缆。
什么机器人的电缆管理这么重要?
电源线——它们为机器人及其工具供应电力。
通信电缆——这些电缆向机器人和工具传输通信信号,可以是数字信号或模拟信号。
管道——有些工具需要额外的燃料来操作。例如,Robotiq EPick、AirPick真空机械爪使用气动,所以它们需要气动管道。其他工具可能需要液压、气体或其他流体的管道。
“你应该把机器人用于生产目的,并确保它们不会因为电缆损坏或不必要的断裂而导致停机。”
在机器人的布线中6种常见的故障
世界领先的机器人布线解决方案制造商之一,IGUS表示,电缆故障有6种常见原因。
这6种常见的故障是:
连续性损失——影响电缆的电气连续性。David解释说,这些缺陷通常是随着时间的推移而发生的,这是由于小错误的累积。它们可能很难排除故障,因为影响往往是间歇性的。
绝缘损坏——电缆周围的电气绝缘损坏,可能导致两条或多条电线短路。
螺旋式故障——整个电缆扭曲变形。这种类型的故障对多层电缆的影响大于捆绑电缆。
护套磨损——电缆的外部护套磨损, 影响到底层电缆或屏蔽层。这样会降低电缆对环境因素(如灰尘或油污)和电气干扰的抵抗力。
护套膨胀/开裂——当电缆暴露在不当的油、化学品或温度环境下时,护套会膨胀和开裂,降低护套的保护性能,并可能损坏电线。
屏蔽损耗/电磁干扰——当电缆的电气屏蔽损坏时,会导致电磁干扰(EMI),从而降低电缆的性能。
如果出现这些故障,会对你的机器人操作有什么影响呢?
在布置机器人线路时最常见的错误

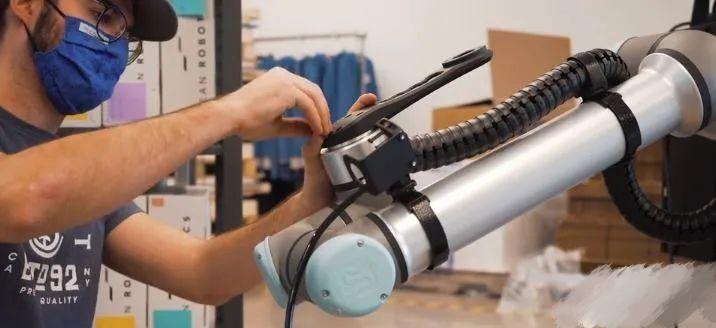

在机器人手臂上布线时,有一些最佳做法。David描述了人们在使用Robotiq工具布线时,最常见的错误是,使用标准的塑料电缆扎带。
“你希望把电缆从机器人的手腕到控制器一直绑在一起,这样它们就不会妨碍到机器人,而且机器人仍然可以移动到有可能到达的位置,而不会损坏。”
“使用电缆扎带时最常见的错误是,把它们绑得太紧。即使你看不到,这也会对电缆或它的外壳造成内部损伤。”
虽然打结线带是将电缆固定在机器人手臂上的一种常见方法,但David解释说,这不是推荐的解决方案。他说:“魔术贴是一个更好的选择,因为它们对电缆的损坏没有那么大,也可以使用电缆夹支架。”
“如果你的确需要使用塑料扎带,那么将两个扎带交叉使用,一个扎在手臂上,另一个扎在电缆上,这是一个更安全的选择。”David说。
