问题
威立雅与Terabee联系，寻求监控高压电气柜内温度的解决方案，以了解和管理某些组件的过热并防止火灾点火。
威立雅法国南部地区创新主管Francois Reboul-Salze表示：我们追求的是一个可以轻松部署和扩展的系统。它需要既可用又可扩展到多个威立雅站点。
我们有许多具有高功率组件的电气柜，例如具有大电流和散热的电源电缆。因此，威立雅正在寻找一种基于PLC的监控系统来监控这些组件中的温度热点，并在集成系统中发出警报，该系统将所有传感器信息收集在一个集中的仪表板中。
泰瑞比解决方案
Terabee在一个RS485网络上设计了一个解决方案，包括几个IND-Thermal-90相机 - 轻巧，紧凑的工业级热成像相机 - 以监控额外的温度，同时使用工业PLC和经典的工业自动化通信协议（Modbus）。此外，该相机还具有数字输出，该输出由嵌入式应用程序触发，用于温度泄漏检测。
这种总线网络基础设施的灵活性允许在工业环境中同时监控电气柜。IND-Thermal-90 的 90° x 90° 宽视场非常适合在电气柜门与要监控的组件之间的距离减小时监控大面积表面。例如，在50厘米的距离处，监测表面为1 m x 1 m。
IND-Thermal-90 经济实惠的单位成本以及设备之间无干扰是创建模块化解决方案的关键。IND-Thermal-90可以保证与高端，更昂贵的设备相媲美的精确性能水平。
威立雅与Terabee合作
该系统在威立雅的一家工厂进行了验证。Terabee制作了一份操作用户手册，使该解决方案可扩展到不同的威立雅工厂。
“我去年在巴塞罗那博览会上遇到了Terabee。当我在Terabee展台上看到这些带有32 x 32热监控网格的摄像机时，我认为作为一家公司，能够监控电气柜内的热量对我们来说非常有趣，“Francois Reboul-Salze解释说。 “相机本身让我们有机会测量电气柜内的温度，并告诉我们，哪个温度更高，当它超过可编程阈值时，这就是我们想要的。
关于Terabee IND-Thermal-90
Terabee IND-Thermal-90是一款高精度、单位成本低的低分辨率红外热像仪，因此客户可以以最小的投资安装多个IND-Thermal-90，甚至在同一条通信总线上。
Terabee产品和项目经理Vincenzo Forte表示：“本着工业4.0的精神，IND-Thermal-90嵌入了不同的应用，在这些应用中，温度可以在相机内部进行测量和处理，例如空间和时间的平均测量值。电气柜中的非接触式表面温度监测可实现预测性维护和早期火灾探测。
“对于此解决方案，构建高效的远程客户支持至关重要。此外，需要24 x 7监控来检测人类监控无法检测到的短热尖峰。他们有可能引发火灾或工厂运营中断，“Vincenzo Forte说。
TERABEE IND-THERMAL-90 主要特性
1.体积小，重量轻，易于安装
2.先进的热电堆技术使摄像机能够在很宽的温度范围内工作
3.热图像输出，通过在Modbus寄存器上板载存储原始温度像素来实现
4.模组RS485接口
5.常开/常闭，用于事件触发、报警、急停
6.嵌入式智能（EDGE处理）可实现简单的数据处理和本地反馈回路，无需在PLC上进行分析
威立雅的Terabee IND-Thermal-90解决方案：工业热监测
下图显示了在威立雅工厂电气柜内设置热监控系统所需的步骤。

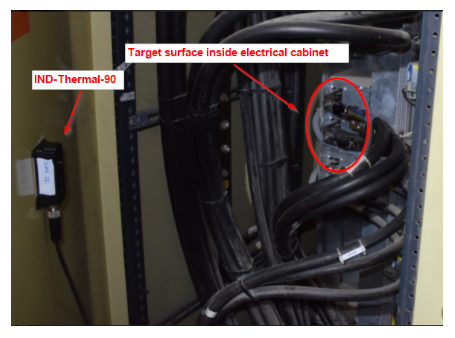

1、设置 IND-Thermal-90 并将相机视场与椭圆对齐，以将电缆热点包含在目标表面内
图像 1.在椭圆中设置 IND-Thermal-90 和目标曲面（电缆热点）
2.IND-Thermal-90 GUI，适用于Windows/Linux，用于与预期热点对齐和设置，并检查预热周期
图像 2.GUI 以对准预期热点并检查预热周期

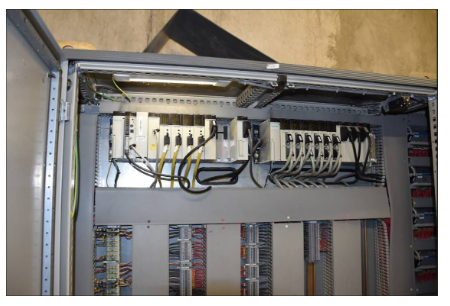

3. 多台Terabee IND-Thermal-90摄像机在同一条总线上连接到威立雅工厂PLC，示例图像和IT自动化网络
图像 3.多台IND-Thermal-90摄像机在同一条总线上连接到威立雅工厂plc（指示性图片）和IT自动化网络

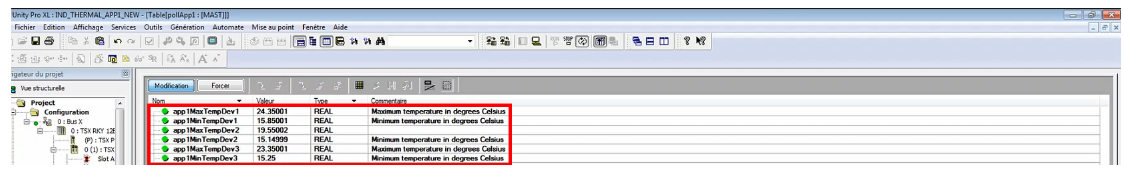

4. Terabee提供结构化文本（ST）PLC代码，以捕获同一总线上多个摄像机的Modbus上的相关数据。
图像 4.监控 PLC 软件套件中三台 IND-Thermal-90 摄像机的温度测量值

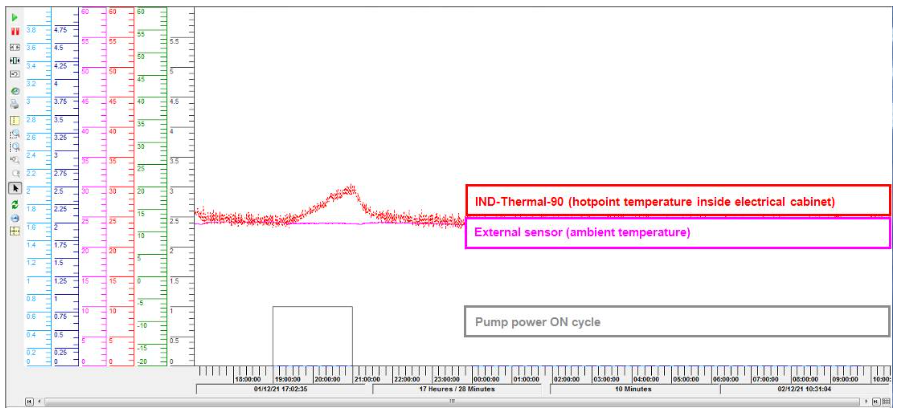

5. 然后，威立雅团队可以轻松地将Terabee IND-Thermal-90相机集成到工厂的监控系统中，并查看温度热点的演变。此处显示了目标热点的典型热循环。请注意，正如在与其他客户进行产品验证阶段所演示的那样，IND-Thermal-90热点温度演变（以红色显示）与外部工业热像仪洋红色一样准确。
图像 5.最后，威立雅团队可以轻松地将IND-Thermal-90相机集成到工厂的监控系统中，并观察热点温度变化。
