Tekscan压力分布测量系统辊筒应用——精确测量辊筒对中状态和缝隙间的压力分布

信息来源:www.cnbytec.com | 发布日期:2022-7-27 | 点击数:407次


Tekscan 的薄膜传感器可以测量几乎任意两个配合表面之间的力或界面压力。作为薄膜接口压力映射和力传感技术的提供者,Tekscan 拥有广泛的传感器产品组合,可满足力和压力测量领域几乎无限的各种需求和应用。



Tekscan的触觉力和压力传感解决方案为客户提供了优化产品设计并改善临床和研究成果所需的可操作信息。Tekscan的传感器和系统广泛应用于测试和测量、医疗、牙科和零售领域;作为独立解决方案或嵌入式技术,以创造更好和差异化的产品。

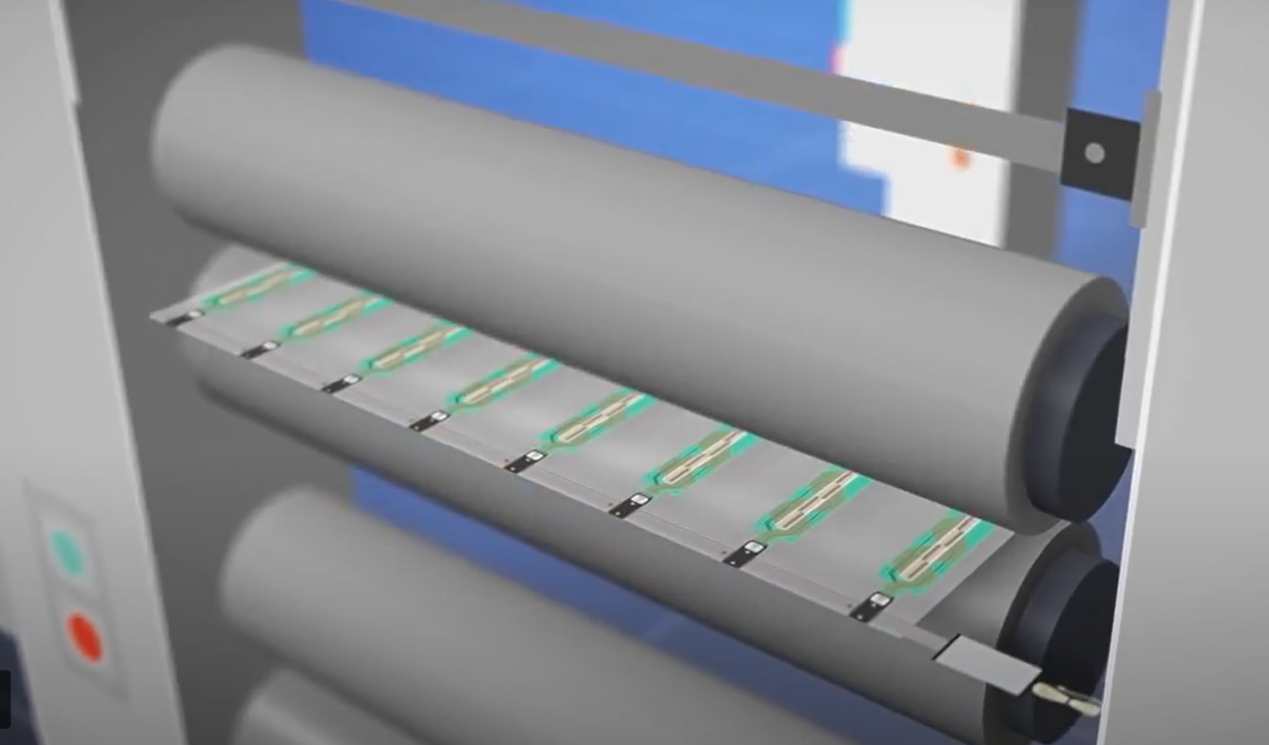

Tekscan 的薄膜传感器通过为您的转换器提供全面的压区压力映射,减少停机时间并提高产量。



实时压区压力曲线

轴承错位、液压不协调或辊子有问题,可能导致生产率下降,浪费运行时间、增加故障排除时间和浪费原材料。快速准确地设置机器对于生产至关重要。

通过为您的转换器提供全面的压区压力映射,减少停机时间并提高产量。

通过准确、快速地测量辊子轮廓来纠正错位和压力分布不均匀问题。

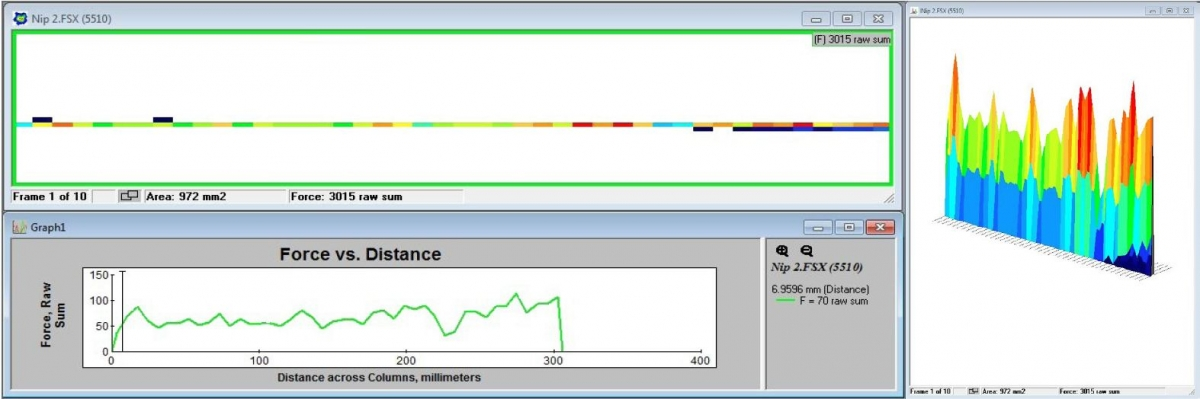

沿夹点轴线的力的 2D 和 3D 显示。

Tekscan传感器可在不同液压下测量轴上各位置的压紧力和宽度,从而在 PC 上提供实时反馈。可以记录沿辊子长度的凸起以及压力和接触宽度差异的检测。这些测量通过减少机器设置时间、停机时间和产品报废来降低成本。



主要优点:

   实时压区压力曲线使操作员能够看到调整的效果

   薄型柔性传感器在收集数据时对辊筒伤害很小

   保存校准参考或质量控制记录的测量日期

   识别项

   滚子挠度

   错位

   直径变化


Tekscan为压辊应用提供两种解决方案:

I-Scan™:一种具有完整软件包的研发工具,用于深入分析,是小型压辊以及高温应用的理想选择。

NPAT™:简单的机器设置工具,任何人都可以轻松使用。它是大面积区域的理想选择,并且使用一组电子设备非常便携。NPAT 捕获压区宽度和接触面积。
