Gelsight视触觉3D轮廓仪


Gelsight手持式3D轮廓仪中国市场授权伙伴---- 欣佰特科技(北京)有限公司

电话:18001131966    Email: sales@cnbytec.com

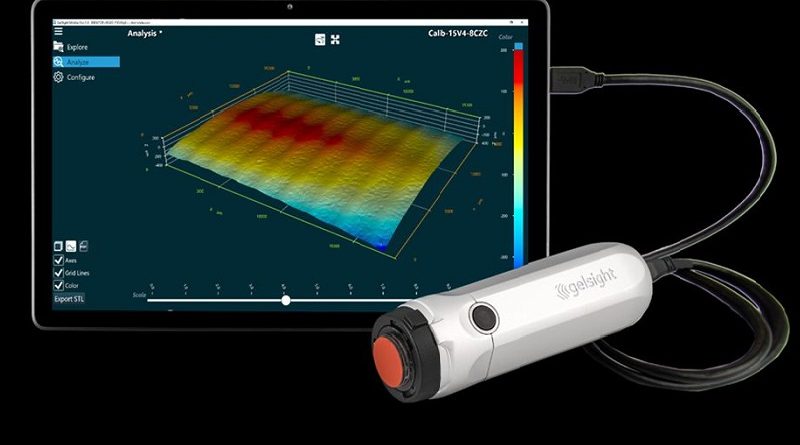

GelSight Mobile™便携式无损弹性3D成像仪,可以精确地可视化和测量各种目标物体的3D表面,揭示通常情况下难以看到的微观结构和尺寸。GelSight手持仪采用麻省理工学院发明的接触式弹性传感器技术和视触觉算法。由于GelSight的弹性传感器,可用于各种表面检测,包括金属或玻璃。GelSight提供精细和快速的表面测量方案,可用于对航空结构,整流罩,发动机风扇叶片,挡风玻璃和其他表面的表面特征进行质量控制的便携式无损技术。也可作为用于紧固件总成,凹痕,复合板工具标记, 还可以作为手机等3C产品中不同在不同材料(玻璃,铝,塑料)的零件之间精确组装。

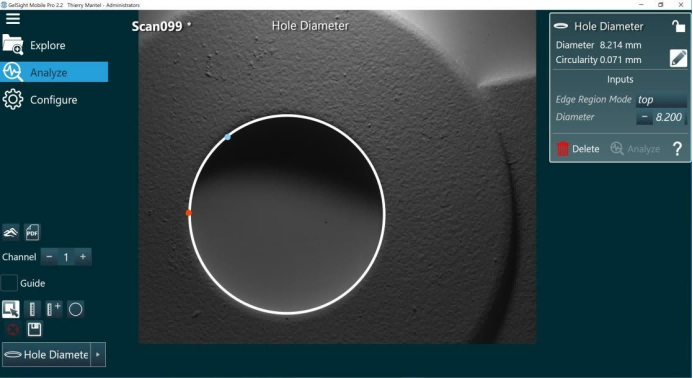

GelSight Mobile™系统配置和使用方法

   主要参数

相机分辨率

5MP摄像机,60 FPS

灵敏度(深度)

<1um

捕获速度

100ms

接口

USB 3.0

视场

16.9mm×14.1mm

探头尺寸

6cm×6cm×22cm

探头重量

600g




主要特点:

快速的结果:在几秒钟内提供捕获的3D图像,并输出测量数据文件。
简单结果:操作员可非常简单根据测量结果进行通过或失败分析。
手持式:符合人体工程学,易于使用,可用于现场或工厂现场的即时数据。
精确:令人难以置信的详细和可靠的微米级3D测量
用途广泛:测量任何材料(金属,玻璃,碳纤维)或表面(反射,透明)
高精度:整个表面的定量3D数据与深度计或2D轮廓仪
节省成本 减少了浪费/报废和非质量成本以及库存的资本需求。

提高:高成本零件的吞吐量和生产率;增强了数据的文档/审核记录,以供以后参考使用。




主要应用场景介绍

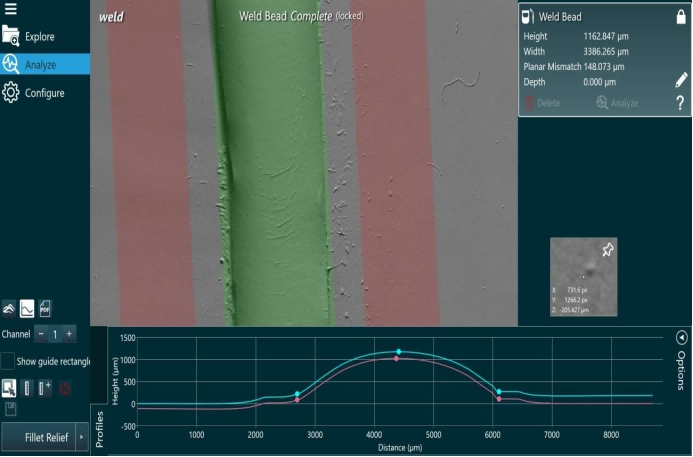

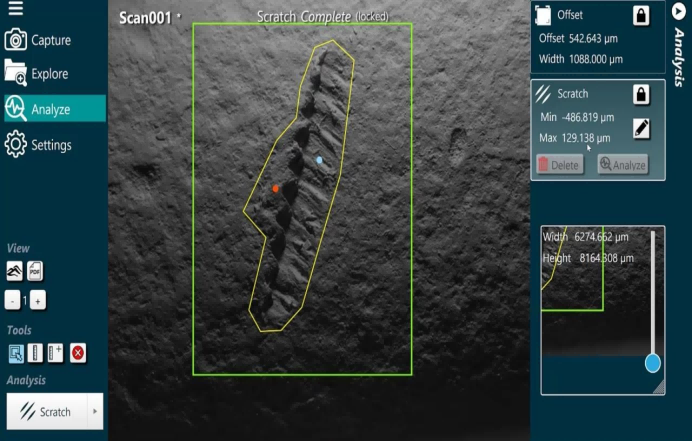

Ø 航空航天:在不退役的情况下检查发动机的更多部分,并分析划痕,腐蚀,焊点和缺陷。

Ø MRO:用于航空航天维护,修理和大修部分。

Ø 汽车行业:制动盘分析,织构分析,织物组织,凸轮轴缺陷和凹槽的织物分析。

Ø 添加剂制造

Ø 智能手机制造:分析玻璃触摸屏等透明材料上的瑕疵。

Ø 医疗设备制造:分析透明组件–移液器。

Ø 医学上的人体应用:分析伤口在皮肤软凝胶上的愈合情况(疤痕组织)。

Ø 法医:分析犯罪现场的弹道,枪管,弹药筒和指纹。

Ø 太阳镜:测量高反射率的眼镜,组件或消费类电子产品。

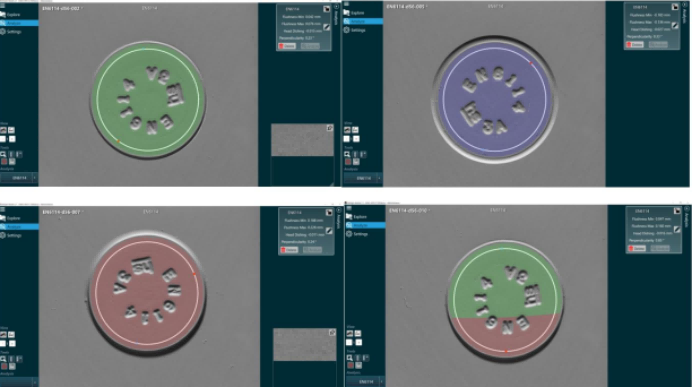

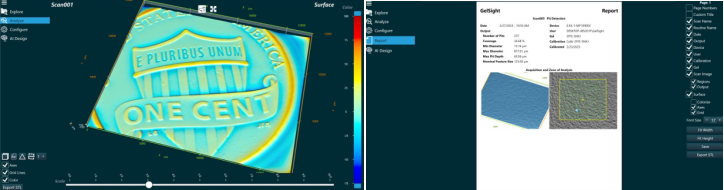

Ø 伪造调查:验证硬币。

Ø 博物馆:分析文物。
